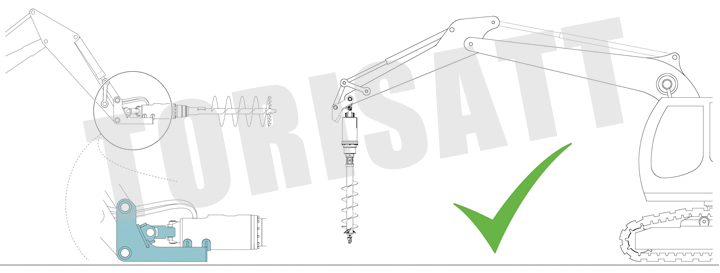

图1：双销防摆托架是用于钻孔工位之间移动以及设备转换场地时，防止钻机摆动。钻孔开始时，起到迅速定位孔位的功能。图为正确的钻机与托架。

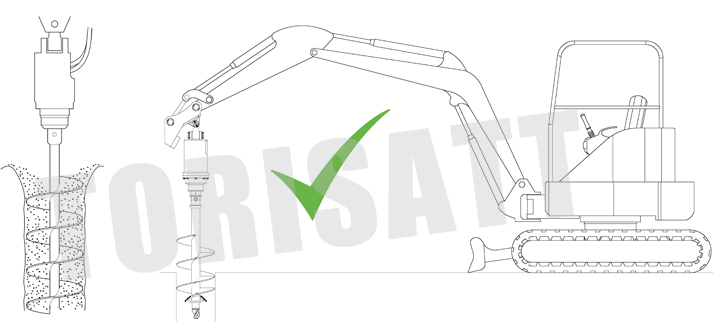

        图2：钻进过程中，将托架与动力头分开，调整钻杆与地面垂直钻进。驱动头不得深入所钻的孔内。

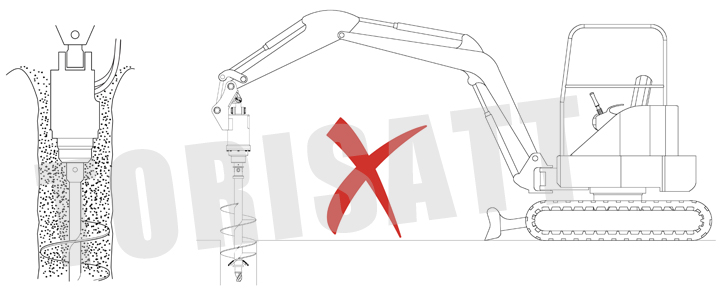

        图3：钻进过程中，托架的弧形托板若紧紧托住驱动头，或者将驱动头进入所钻的孔内等，则容易导致液压马达、变速箱和机罩严重损坏！

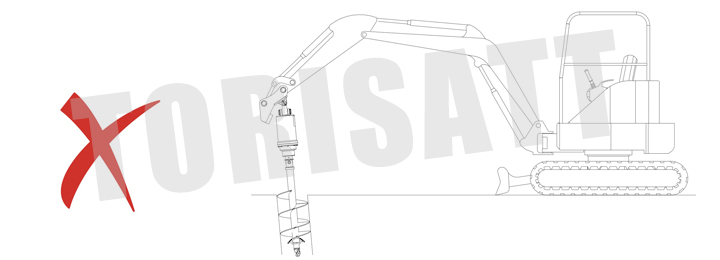

        图4：钻进过程中，若钻杆若向外侧倾斜后仍然继续作业，则会导致钻杆弯曲，驱动头油封损坏，驱动头轴承加速磨损或损坏，变速箱寿命降低！

        图5：钻进过程中，若钻杆若向内侧倾斜后仍然继续作业，则会导致钻杆弯曲，驱动头油封损坏，驱动头轴承加速磨损或损坏，变速箱寿命降低！

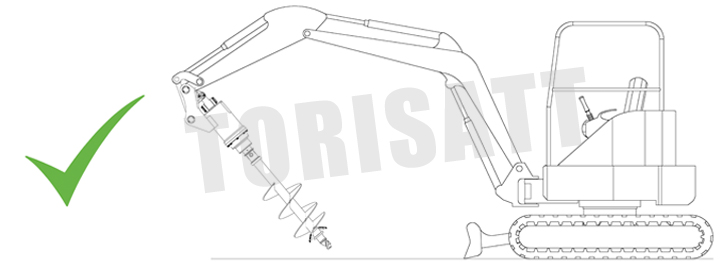

        图6：正确的方式为钻进过程中，不断地调整挖掘机大臂、小臂和铲斗油缸使得钻杆水平或者垂直于作业面。
